振荡波局放耐压试验系统,作为本地的振荡波局放耐压试验系统制造企业,【天正华意电气设备(安阳市分公司)tianzh3611-75】深知品质与信誉的重要性,品质,规格齐全,价格优惠,现货直供交货及时,赢得广大新老客户的信任,欢迎来电详询,联系人:杨经理,地址:平度市平安路2号。

振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。

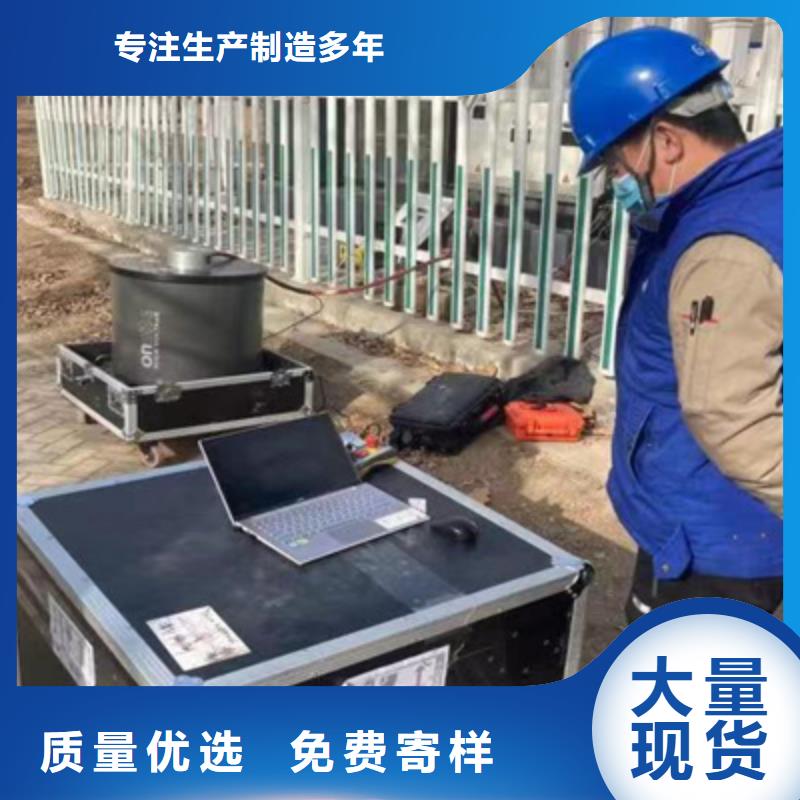

振荡波局放耐压试验系统高压源控制 测试系统 由两部分构成： 高压单元 笔记本电脑 测试过程中，内部的高压直流源由 系统控制。出于考虑（如图2.1 所示）， 系统外部控制开关始终与系统连接，并用于切断高压。 系统外部控制开关功能介绍示意图请时刻谨记章节2 中的四项规则。 技术总览 系统构成 该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆 M 系列单元构成如下控制单元 高压线圈； - 高压分压器； - 高压开关； - 局放耦合电容；局放耦合器； - 局放校准仪； - 连接面板。 系统由笔记本电脑远程控制，首先应该： - 通过直连网线将高压单元和笔记本电脑连接 3.1.2振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为60～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

振荡波局放耐压试验系统 输入必要的测试项目信息图 4 所示，其中“始端位置”、“终端位置”及“电缆长度”为必填项，其余信息为生成报告时的信息，建议填写。树形显示中 “L1”、“L2”、 “L3”分别代表电缆 A、B、C 三相，其下属的子项包括“开始位置”、“接头信息”、“本体信息”三种特征信息。选择所要添加的的接头与前一接头处的主绝缘材料，并填写所要添加的接头的位置，点击“添加”按钮，即可建立电缆特征信息，如图 4 所示。对已建立的电缆特征信息，用户可以进行删除、修改操作，选中树形中已添加的接头直接点击“删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后，点击界面下方的“保存”按钮，软件自动完成数据保存，数据默认保存在上位机 C 盘相应10瑞士 Seize 电缆振荡波局放测试系统的测试文件夹内，同时关闭界面，若点击“取消”按钮，软件界面关闭但不保存数据。新建测试项目完成后，在图 3 所示的主界面中将显示新建的测试项目。2、编辑项目在列表中选择测试项目，再点击下方的“编辑”，所选项目的信息自动弹至新建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修改，修改完成后点击“保存”按钮，编辑后的信息自动更新至该项目。3、删除项目在列表中找到欲删除的测试项目，点击列表下方的“删除”按钮，弹出询问对话框，点击“确定”则可性删除选中项目。4、载入项目用户在列表中双击选择测试项目（或单击选中后点击“确定”按钮），“项目管理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作，测量数据自动分类保存在用户选中的测试项目中。
